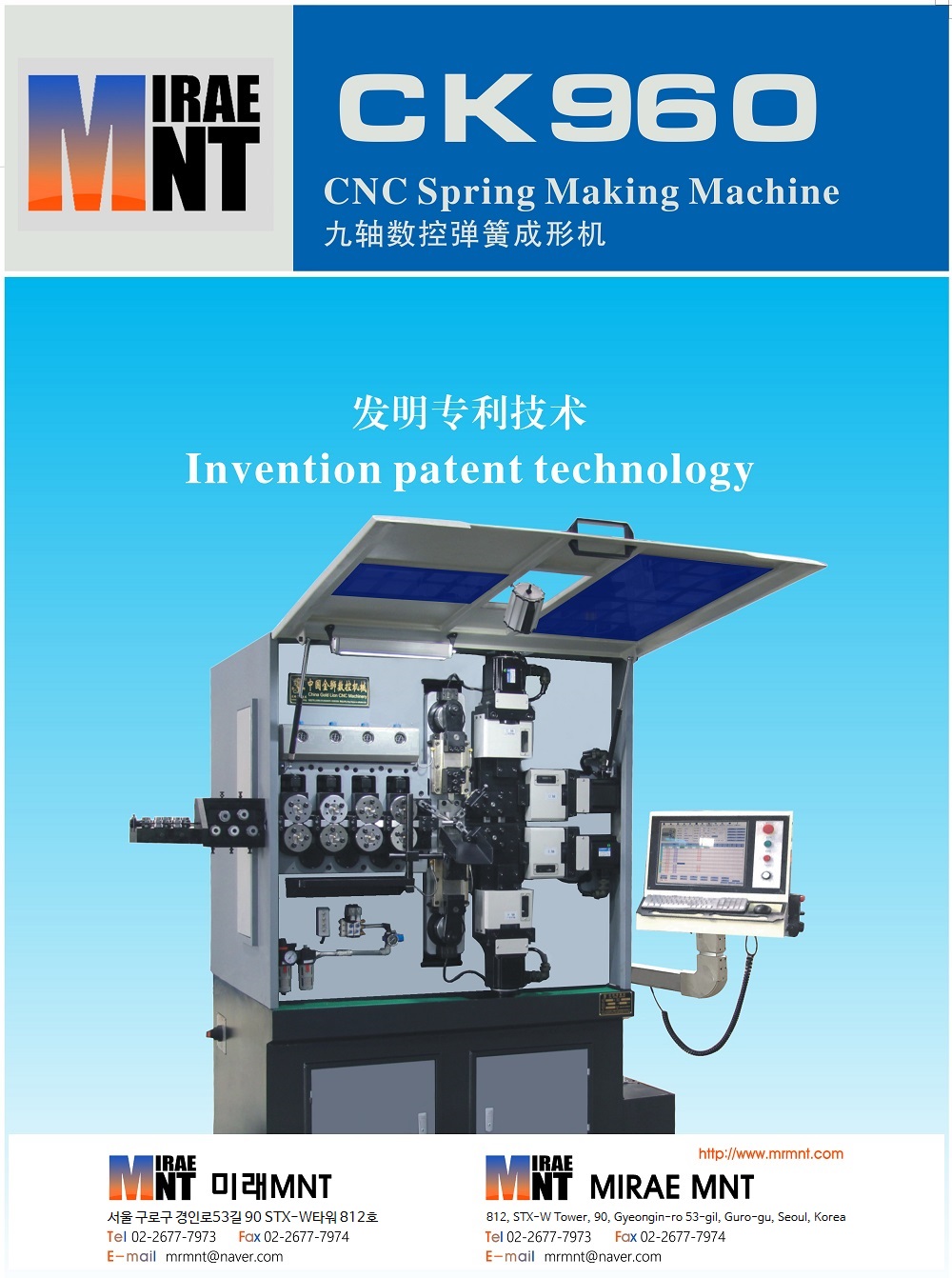

M&M CK-960 은 무캠식 9축 최대 선경 6파이(OT선 기준) 스프링 코일기입니다.

  외경 축 구조는 완벽하고 안정적인 수평 및 수직 이동이 가능한 일체형으로 구성

  되어 있습니다. 따라서, 코일 시스템은 기계적 조정이 전혀 필요하지 않으며,

  외경 조정은 컨트롤 시스템만으로 100% 조정이 가능합니다. 상/하 슬라이드는

  심금부와 함께 상하로 조정되므로 외경을 조정하여도 별도의 스트로크 조정이

  필요 없습니다.  커팅은 일반 직선커팅, 스윙 커팅, 트위스트 커팅 등

  다양한 방식을 지원합니다. 컨트롤 시스템은 자동 프로그램 기능을 지원하므로

  스프링의 종류를 선택한 뒤 각 부위에 알맞은 값 (외경, 자유장, 권수 등)을 넣으면

  자동으로 스프링 프로그램을 완성시켜줍니다. 또한 완성된 프로그램을 바탕으로

  제품 형상을 미리 확인할 수 있는 3D 3차원 미리보기 기능을 보유하고 있습니다.

  옵션으로 광학 카메라 선별기 시스템을 제공합니다.

 모델명

 M&M CK-960

 축(모터) 수

 9축

 가공가능 선경범위

 ∮1.5~6mm

 최대 가능 외경

 ∮90

 최대 송선 길이

 무제한

 송선속도

 150M/분

 생산율

 150ppm

 최소 인덱스 값(D/d)

 3

 피드롤러 개수

 4조(8개)

 송선축 모터

 15kw

 외경축 수직이동모터

 2kw * 2sets

 외경축 수평이동모터

 2kw * 2sets

 피치축 모터

 2kw

 상/하 슬라이드축 모터

 3.8kw * 2sets

 절단축 상하 이동모터

 1.5kw

총 서보모터 전력량

 34.1kw

 사이즈 (L*W*H)

 2280*1285*2350

 설비 중량

 3.6톤
