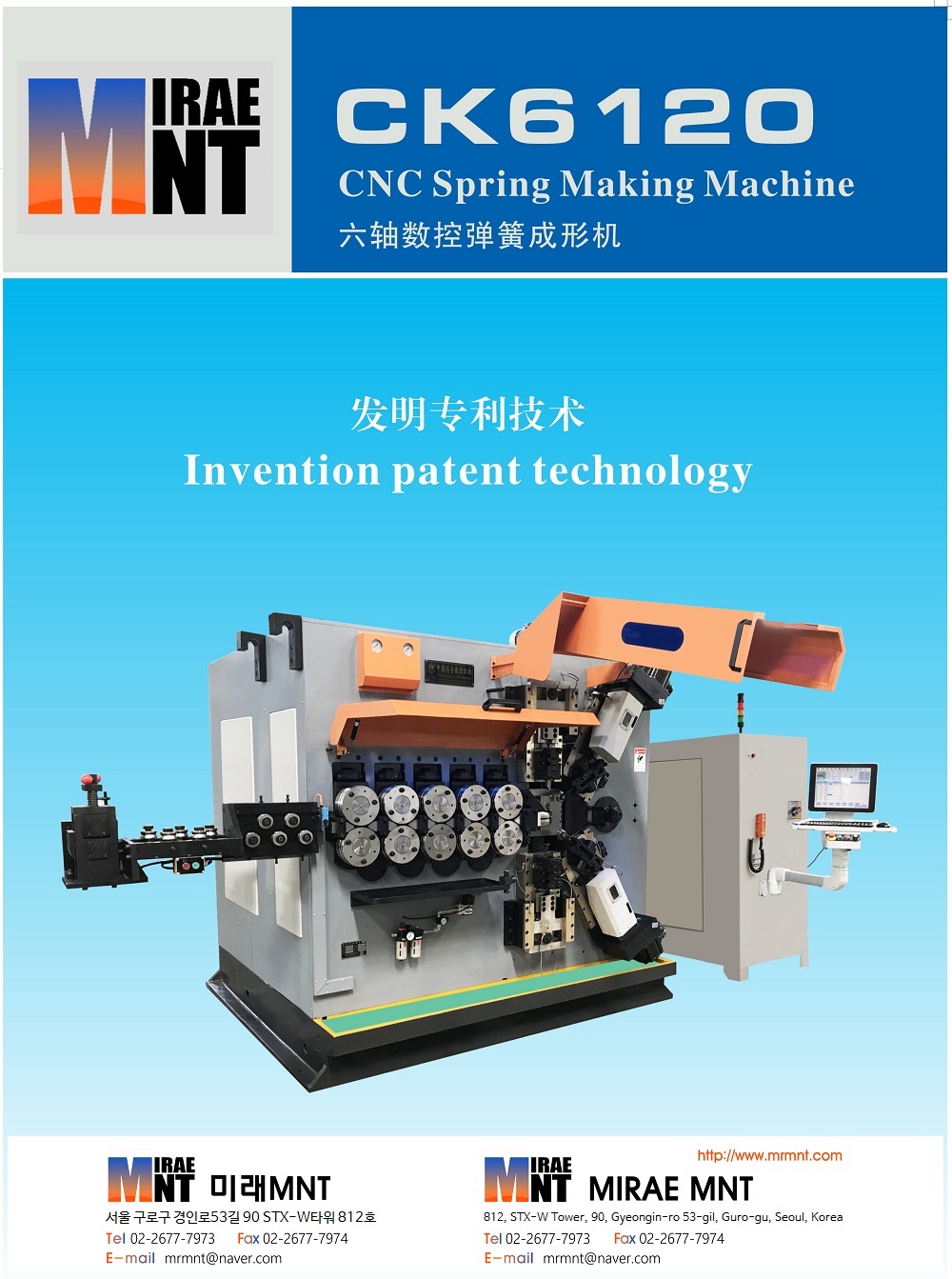

M&M CK-6120 은 무캠식 6축 최대 선경 12파이(OT선 기준) 스프링 코일기입니다.

  기존 5축 설비를 대폭 개선하여 사용하기 쉽고 안전한 6축 설비를 완성하였습니다.

  5조(총10개)의 피드롤러는 피드압을 분산하여 인덱스 값이 작은 스프링 코일링 시

  선재에 가하여지는 압력을 분산하고 보다 정밀한 피딩이 가능하게끔 해줍니다.

  심금은 유압식 결합 시스템으로 고정되며 설치 및 해제가 용이하고 보다 적은

  진동과 정밀도를 제공합니다. 커팅은 일반 직선커팅, 스윙 커팅, 트위스트 커팅 등

  다양한 방식을 지원합니다. 컨트롤 시스템은 자동 프로그램 기능을 지원하므로

  스프링의 종류를 선택한 뒤 각 부위에 알맞은 값 (외경, 자유장, 권수 등)을 넣으면

  자동으로 스프링 프로그램을 완성시켜줍니다. 또한 완성된 프로그램을 바탕으로

  제품 형상을 미리 확인할 수 있는 3D 3차원 미리보기 기능을 보유하고 있습니다.

  옵션으로 광학 카메라 선별기 시스템을 제공합니다.

 모델명

 M&M CK-6120

 축(모터) 수

 6축

 가공가능 선경범위

 ∮6.0~12mm

 최대 가능 외경

 ∮150

 최대 송선 길이

 무제한

 송선속도

 1단 70M/분, 2단 140M/분

 생산율

 100ppm

 최소 인덱스 값(D/d)

 3

 피드롤러 개수

 5조(10개)

 송선축 모터

 30kw

 외경축 모터(상/하)

 4.5kw * 2sets

 피치축 모터

 4.4kw

 상/하 슬라이드축 모터

 15kw * 2sets

 총 서보모터 전력량

 72kw

 사이즈 (L*W*H)

 3200*2250*2600

 설비 중량

 15톤
